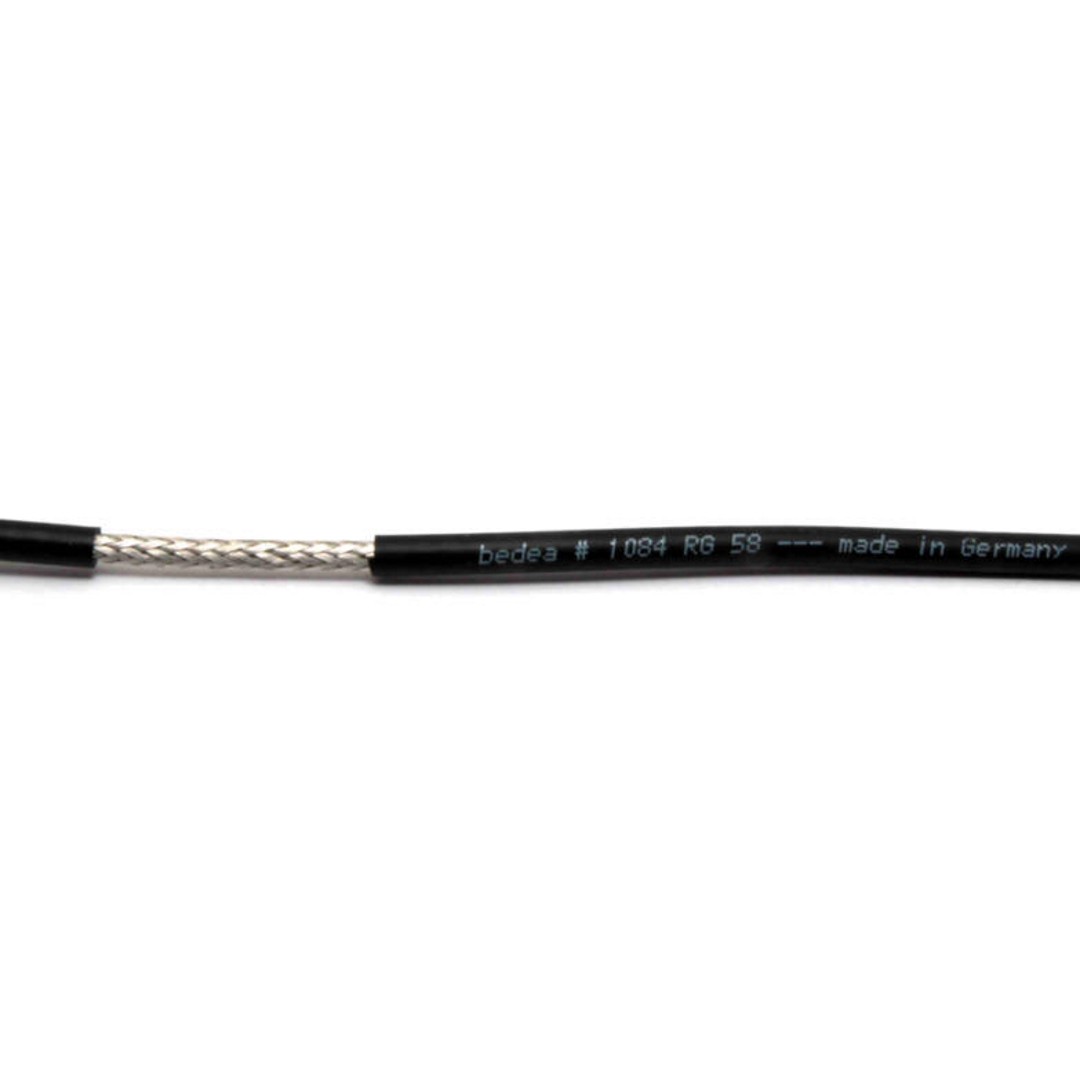

RG 58 Kabel CU Mil C 17F

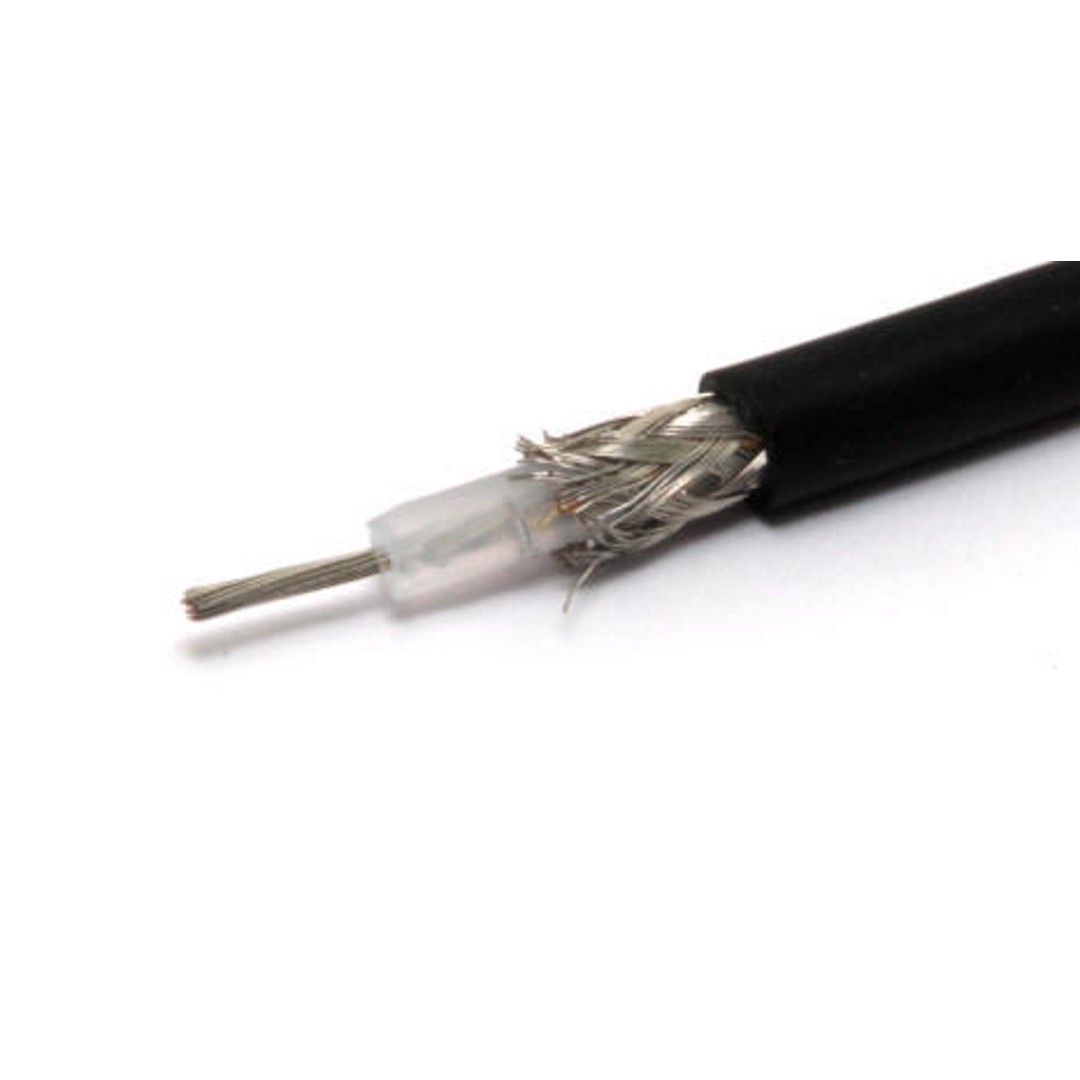

RG 58 Kabel CU Mil C 17F – Bild 2

RG 58 Kabel CU Mil C 17F

1,10 €

160 vorrätig

Zusätzliche Informationen

Artikelnummer: RG 58-Mil C17F Kategorien: ,

RG 58 CU MIL C 17F, ein 50 Ohm Koaxialkabel - Made in Italien

Das RG 58 CU MIL-C-17 ist ein sehr hochwertiges MIL-Koaxialkabel mit CPR/ FCA- Klassifizierung.



Technische Daten



Datenblatt des Koaxialkabels RG 58 Kabel CU Mil C 17F

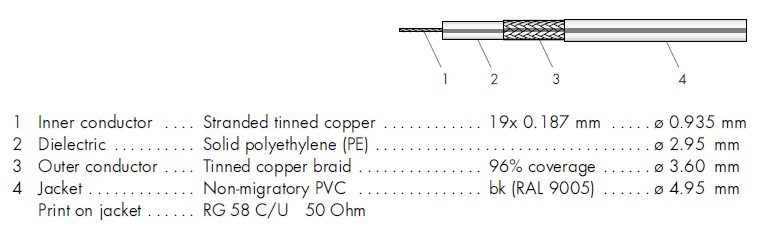

Aufbau
Innenleiter  19 x 0,187 mm CUSN CU SN = Kupfer verzinnt
Isolation  2,95 mm PE ± 0,1
Außenleiter  Cu-Geflecht verzinnt
Mantel 4,95 mm PVC-schwarz ± 0,2
Bruchlast 139 N
Biegeradius min. 25mm
Kupferzahl 20 kg/km
Temperaturbereich -40°C bis +85°C
Elektrische Daten
Impedanz 50 Ohm ± 3
Kapazität 100,7 pF/m
Verkürzungsfaktor 0,663
Schleifenwiderstand  34,5 Ohm/km
Dämpfung bei 20°C Maßeinheit: dB/100 m
10MHz 4,7
20MHz 6,6
50MHz 10,7
100 MHz 15,3
200 MHz 22,8
500 MHz 37,0
800MHz 48,8
1000 MHz 55,5

Lieferumfang

1 Meter RG 58 CU Mil

Steckverbinder für 5mm Kabel

BNC-Norm
Stecker: BNC-58-155 TG
Buchse: UG 261 TG

N-Norm

Stecker: UG 536 TA

Stecker Winkel: UG 594-6  TA

Buchse: N22-155  TA

Buchse Flansch: UG 1095 TA

UHF-Norm

Stecker Typ 1: PL 259 / 6
Stecker Typ 2: UHF Spezial 6
Stecker Winkel: U-Wi 6 TG
Buchse: PL 22 TG

Datenblatt

RG 58 Mil 17

Hersteller / Informationspflichten gemäß Art. 19 GPSR

Produkt: Koaxialkabel RG58C/U MIL-C-17 schwarz

Hersteller: Divers
