Hyperflex 13 Kabel

7,90 €



Verfügbar bei Nachbestellung

Zusätzliche Informationen

Artikelnummer: Hyper-13 Kategorien: ,

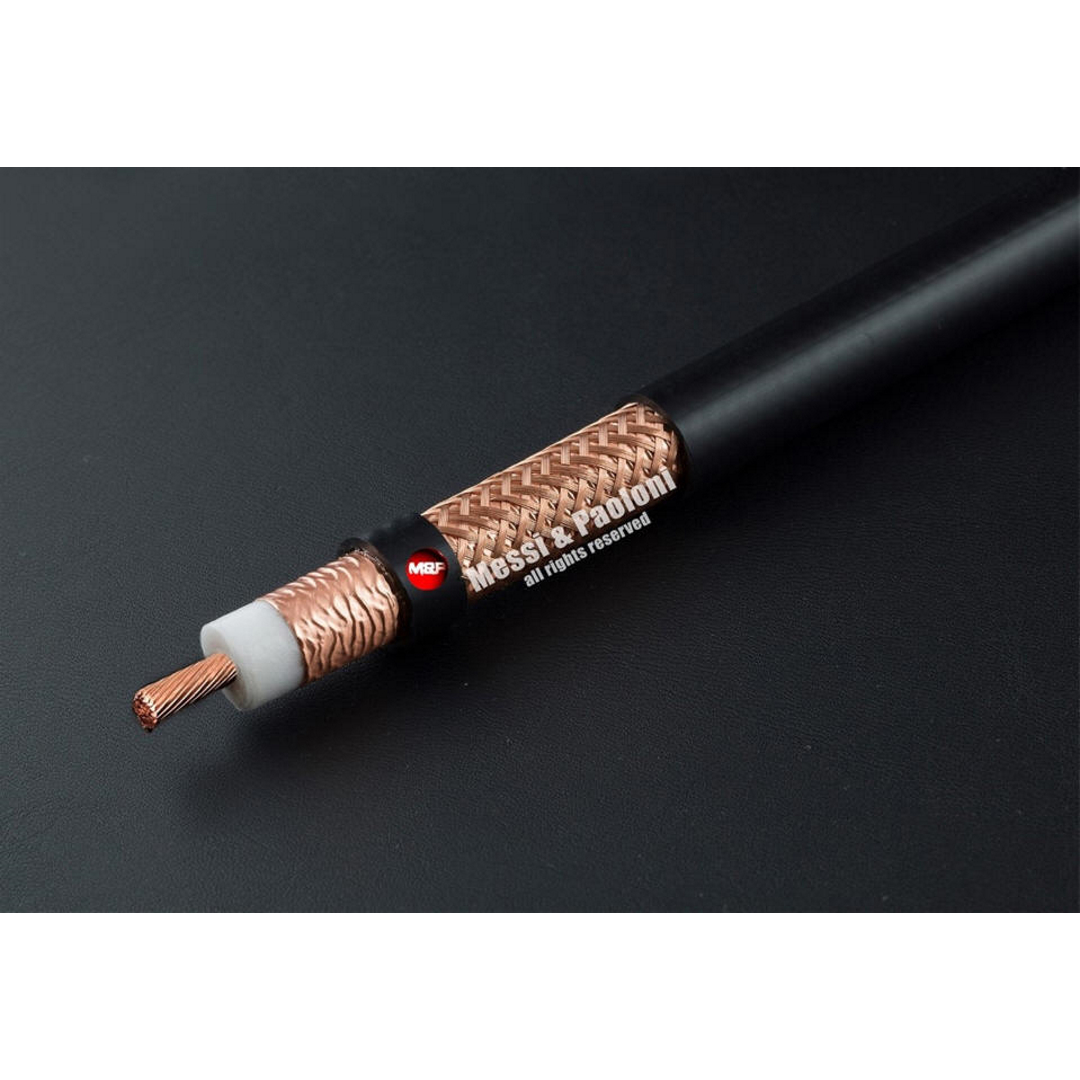

Koaxkabel Hyperflex 13 - ein neues außergewöhnliches Koaxialkabel aus dem Hause Messi & Paoloni
Hyperflex 13 ein 50 Ohm Koaxkabel mit einem Durchmesser von 12,7 mm = 1/2 Zoll
Hyperflex 13 ein 50 Ohm Koaxkabel mit außergewöhnlichen elektrischen Eigenschaften
Hyperflex 13 ein flexibles Produkt sowohl für mobile als auch für portable Anwendungen
Hyperflex 13 ein Koaxkabel mit einem extrem hohen Schirmungsmaß (> 105 dB)
Hyperflex 13 ist rotortauglich, es kann für alle drehbaren Antennen - Horizontal- und Vertikalbetrieb eingesetzt werden.
Hyperflex 13 ist UV-beständig
Hyperflex 13  ist aufgrund seines sehr hohen Schirmungsmaßes ein ideales Koaxkabel für den Einsatz in Laboratorien, Einsatzfahrzeugen des öffentlichen Dienstes, Schinkenhütten, ...
Hyperflex 13 ist lieferbar in Längen bis zu 800 m
Für Hyperflex 13 gibt es zur Zeit hochwertigen Koaxverbinder in den Normen N als Stecker (UG 21-13),  als N-Buchse (UG 23-13 TA) 7/16-Stecker (7/16-M-13-TA) sowie in der Norm UHF (UHF-13)

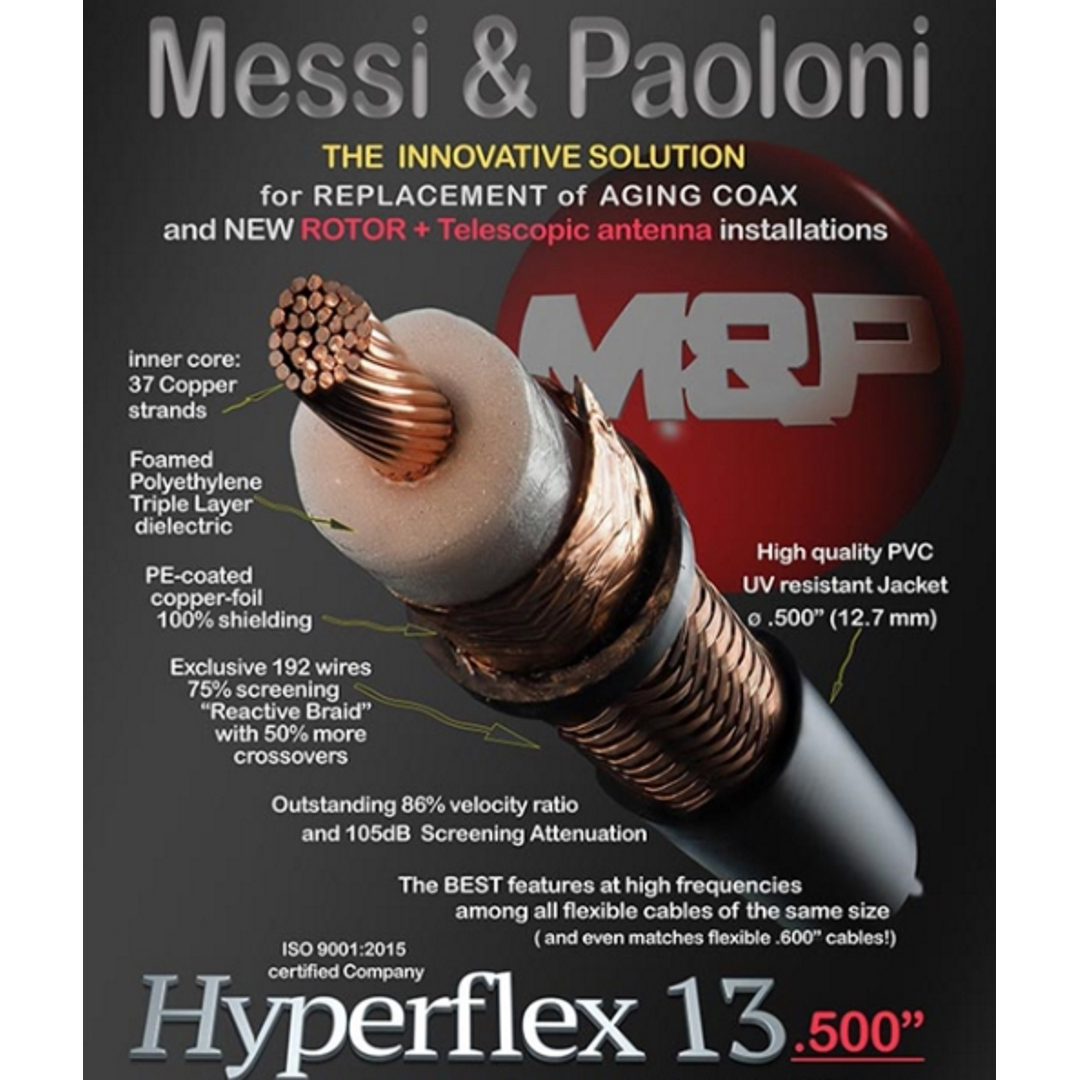

Hyperflex 13 ist ein hochflexibles Koaxialkabel mit einem Wellenwiderstand von 50 Ω. Neu bei Hyperflex 13 ist ein neuartig gestalteter Innenleiter, der neue Maßstäbe in den Dämpfungseigenschaften, dem Arbeitsfrequenzbereich und der Flexibilität setzt.

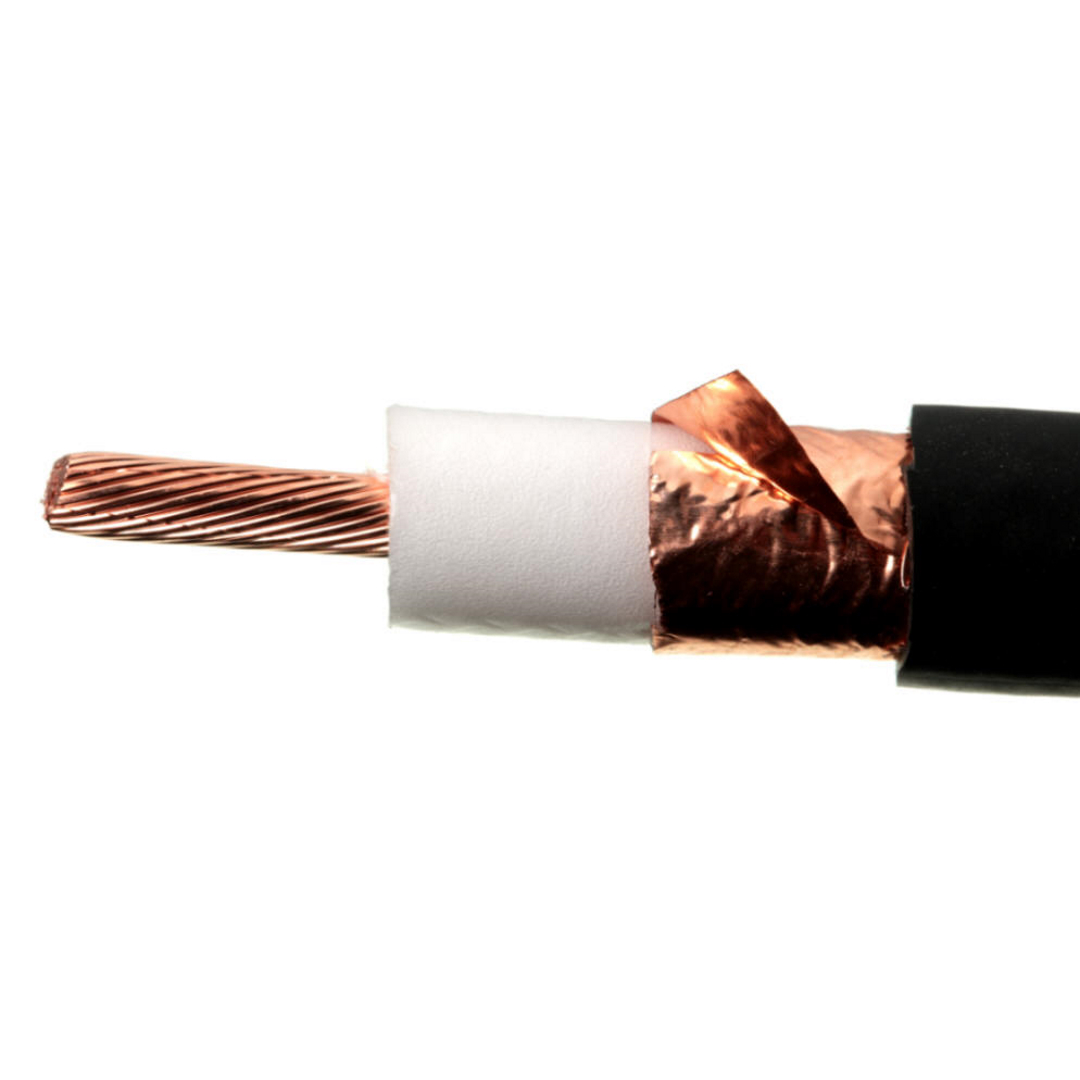

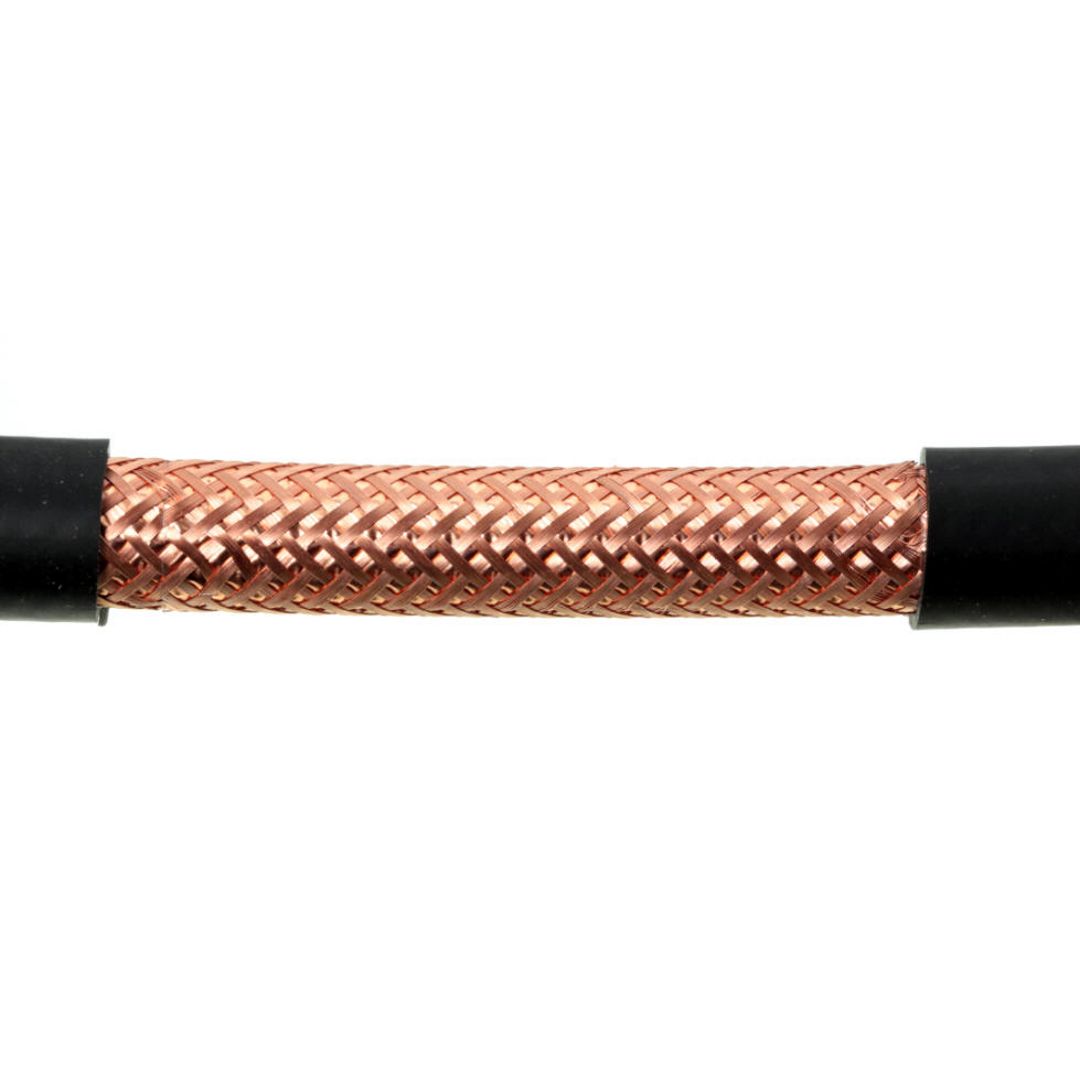

Der Innenleiter (37x0,56 mm Cu) weist eine Flexibiltät auf, wie sie bei Koaxialkabeln im 0,500-Zoll-Segment nirgendwo zu finden ist. Ein neuartiges dreischichtiges Dielektrikum (TRIPLE LAYER DIELEKTRIC) (siehe Abb. 2 unten) ist äußerst dämpfungsarm. Um das Dielektrikum wird eine kunststoffbeschichtete großzügig überlappende Kupferfolie gelegt. Die Kunststoffbeschichtung verhindert ein Reißen der CU-Folie bei kleinen Biegeradien. Ein sehr gutes Kupfergeflecht (Abb. 4) wird auf einer Maschine mit 24 Spulen erzeugt. Der optische Bedeckungsgrad des Geflechts beträgt 70% dank 168 einzelner Drähte. Die Außenhaut besteht aus UV-beständigem PVC mit einem Durchmesser von Ø = 12,7 mm ± 0,15 mm. Hyperflex 13 ist somit ein echtes hochperformantes flexibles Halbzollkabel (0.
Hyperflex 13 wird in Übereinstimmung mit folgenden Normen gefertigt:
CEI 46-1 Konstruktionsparameter
EN50117 Abschirmungsmaß
CEI EN 50289 SA-Testmethode
IEC 60332-1-2 Kabel mit LSZH Außenhaut

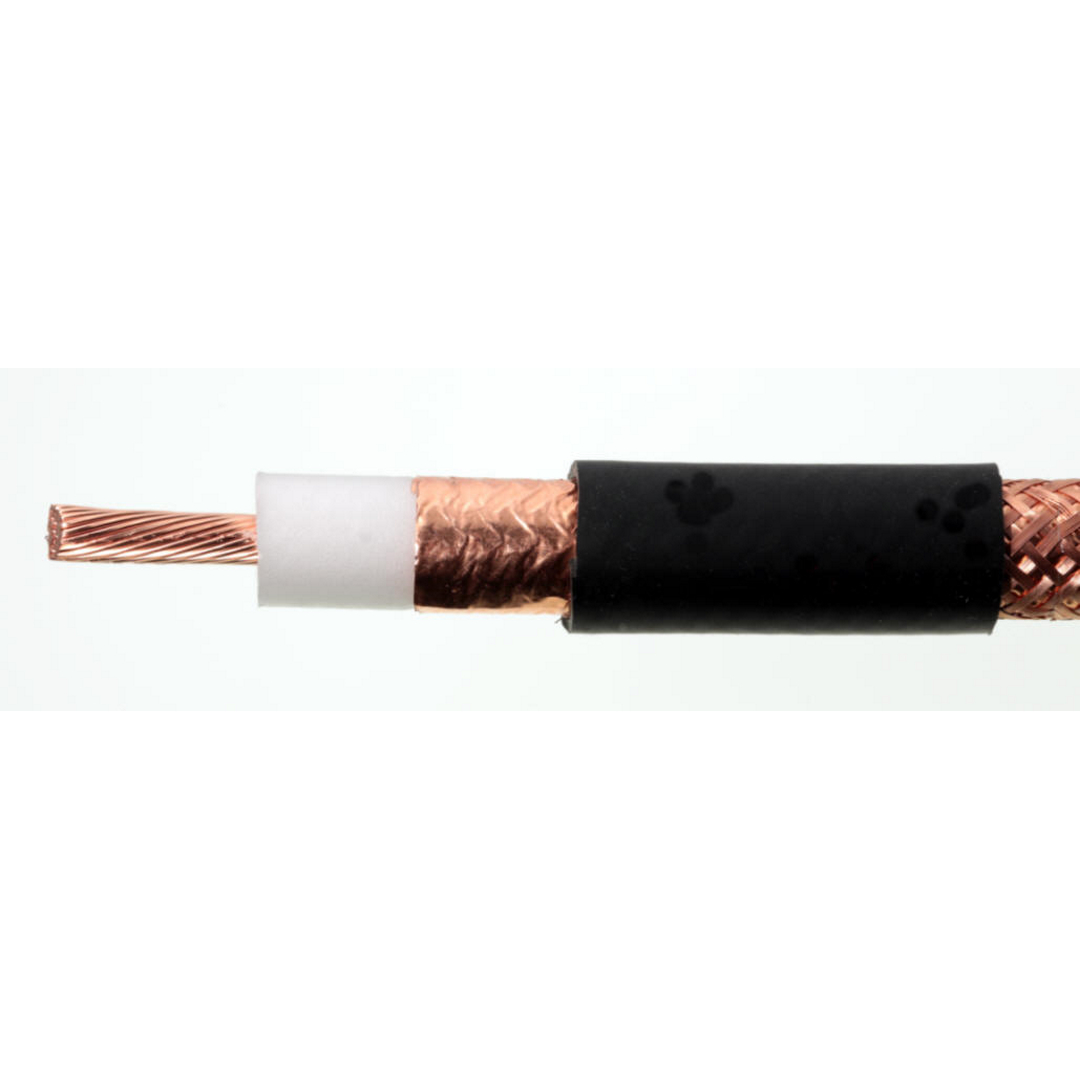

Kabelaufbau:

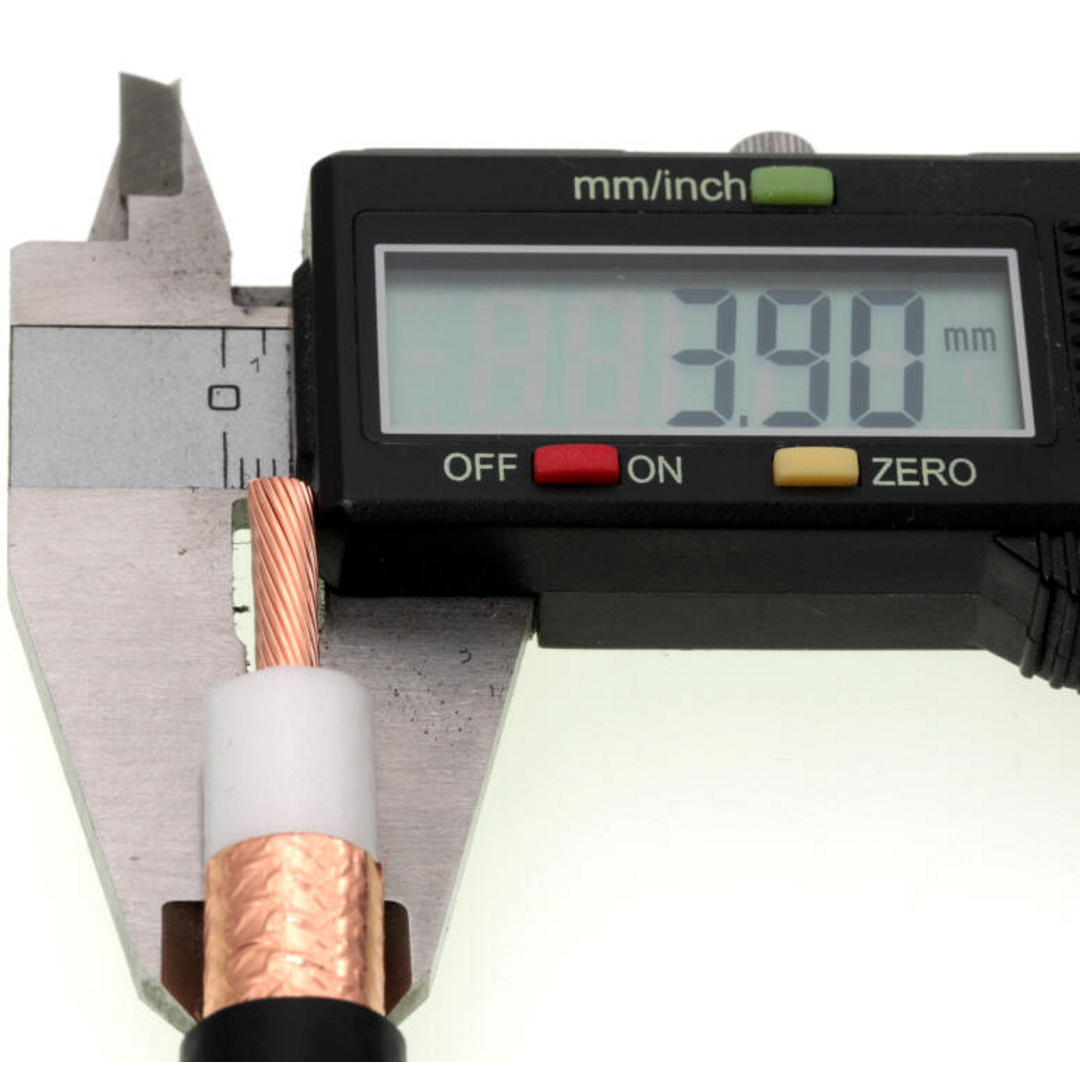

Innenleiter reines Kupfer 99,99% , 37 x 0,56 mm, Ø 3,9 mm (Abb. 5)
Dielektrikum dreischichtiges phys. Zell PE, PEG Ø 9,9 mm ± 0,05 mm
Außenleiter 1 Kupferfolie, kunststoffbeschichtet CU-PET **
Außenleiter 2 Kupfergeflecht, opt. Bedeckung 70% 168 Drähte

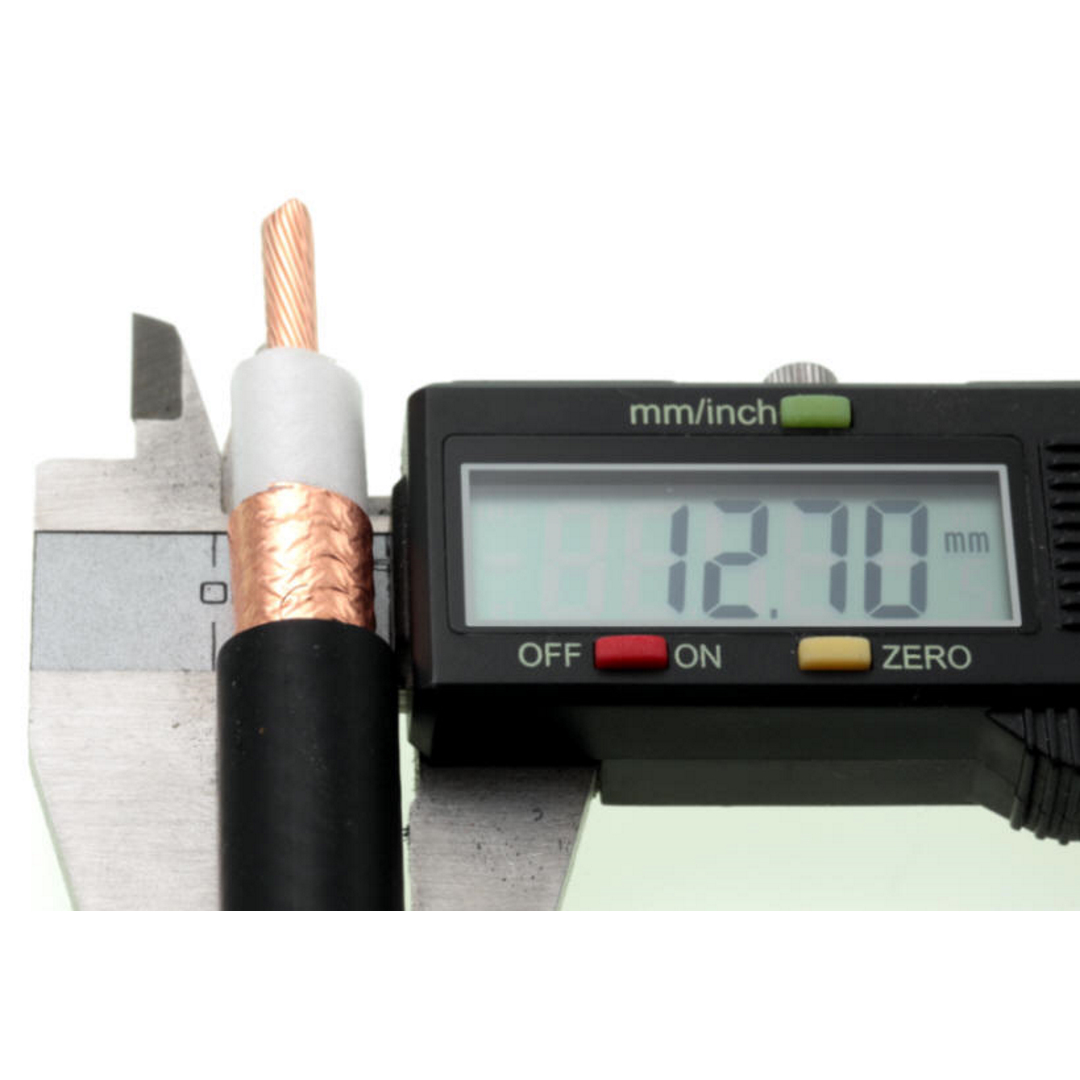

Außenhaut PVC, hoch flexibel, Ø 12,7 mm ± 0,15 mm UV-beständig (Abb. 6)
Gewicht 17,5kg / 100m
Farbe Schwarz

Lieferumfang

1 Meter Hyperflex  13

Technische Daten

Mechanische Eigenschaften:

Biegeradius

127mm

Verlagsradius

   80mm _

Temperaturbereich

Betrieb: -55°C — +85°C

Installation: -40°C — +60°C

Elektrische Eigenschaften:

Widerstand DC

Außenleiter 12 Ω/km

Innenleiter 2,0 Ω/km

Kapazität

75 pF/m

Verkürzungsfaktor

0,86
Wellenwiderstand

50 Ω ± 3 (200 MHz)
Spitzenspannung

 (Sparktest) 8 kV

Schirmungsmaß

100 – 2000 MHz >105 dB

Klasse

EIN

Dämpfung, Leistung und Rückflussdämpfung
@ 20°C

Frequenz
MHz

Dämpfung
dB / 100 m

Leistung
Watt

Rückflussdämpfung dB
_

nominell

maximal

1,8

0,47

 14680 Watt

0,3 – 600

3,5

0,55

 12650 Watt

MHz

7,0

0,71

 9880 Watt

> 30

10

0,85

 8320 Watt

14

1,00

 7310 Watt

21

1,25

 5730 Watt

28

1,46

 4960 Watt

50

1,93

 3870 Watt

600 – 1200

100

2,88

 2790 Watt

MHz

144

3,60

 2390 Watt

> 25

200

4,28

 2150 Watt

400

6,19

 1480 Watt

430

6,41

 1430 Watt

800

9,00

 1020 Watt

1000

10,14

 900 Watt

1296

11,70

 780 Watt

1200-2000

2400

16,68

 550 Watt

MHz

3000

18,90

 480 Watt

> 20

4000

22,45

 410 Watt

5000

25,68

 350 Watt

6000

28,71

 320 Watt

7000

31,71

 290 Watt

8000

34,57

 260 Watt

9000

37,50

 240 Watt

10000

40,50

 225 Watt

12000

46,00

 200 Watt

Quelle: M&P
